产品特征

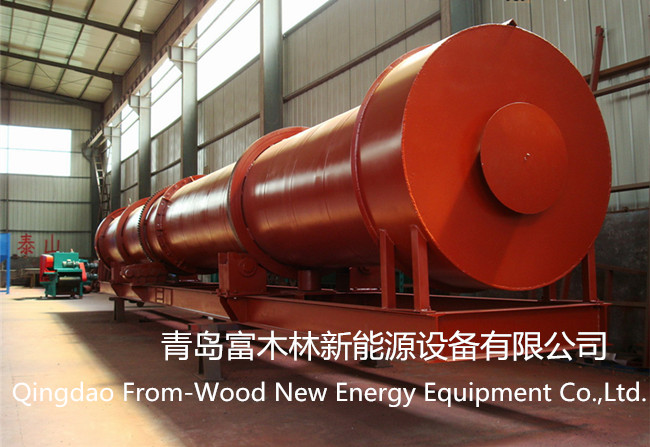

滚筒烘干机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。具有结构合理、制作精良、产量高、能耗低、运转方便等优点。
滚筒烘干机工作原理:干燥的湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。
物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。
随着圆筒的转动物料受重力作用运行到较低的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。
在筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。
载热体一般分为热空气、烟道气等。载热体经干燥以后,一般需要旋风除尘器将气体内所带物料扑集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿式除尘器后再放排放。
型号 | 转筒直径(mm) | 转筒长度(m) | 倾斜度 | 转速(r/min) | 重量(T) | 功率(kw) | 容积(m³) |
Ф0.6*8 | Ф600 | 8 | 3-5 | 8 | 5.1 | 4 | 2.26 |
Ф0.8*10 | Ф800 | 10 | 3-5 | 7.2 | 6.9 | 4 | 5.02 |
Ф1.0*10 | Ф1000 | 10 | 3-5 | 6.73 | 7.5 | 5.5 | 7.85 |
Ф1.2*12 | Φ1200 | 12 | 3-5 | 5.8 | 13.1 | 11 | 13.31 |
Ф1.5*12 | Φ1500 | 12 | 3-5 | 4.8 | 22.3 | 15 | 21.2 |
Ф1.8*14 | Φ1800 | 14 | 3-5 | 3.2 | 45.8 | 18.5 | 48.22 |
Ф2.2*18 | Φ2200 | 18 | 3-5 | 3.0 | 50.3 | 22 | 70.43 |
Ф2.4*20 | Ф2400 | 20 | 3-5 | 2.83 | 78.4 | 45 | 90.43 |
Ф2.8*24 | Ф2800 | 24 | 3-5 | 2.59 | 97 | 75 | 147.8 |
Ф3.0*20 | Ф3000 | 20 | 3-5 | 2.6 | 102 | 55 | 141.3 |
Ф3.0*25 |
Ф3000 |
25 | 3-5 | 2.6 | 110 | 75 | 176.7 |
