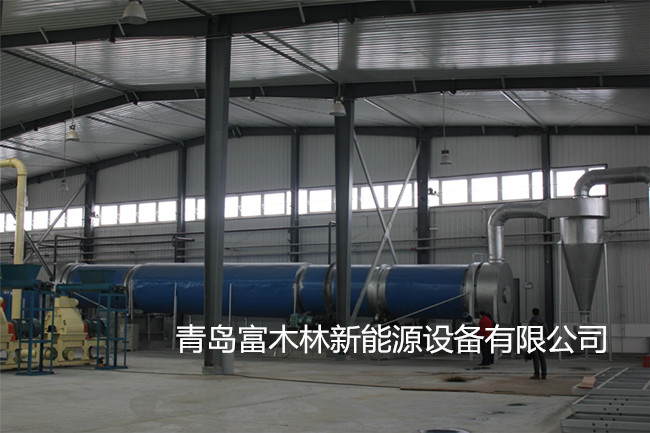

滚筒烘干机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。具有结构合理、制作精良、产量高、能耗低、运转方便等优点。
滚筒烘干机工作原理:干燥的湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。
加料管道的斜度要大于物料的自然倾角,以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。
物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。
随着圆筒的转动物料受重力作用运行到较低的一端。湿物料在筒体内向前移动的过程中,直接间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或者螺旋机送出。
载热体一般分为热空气、烟道气等。载热体经干燥以后,一般需要旋风除尘器将气体内所带物料收集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿式除尘器后再放排放。
产品参数
规格 | 内径(mm) | 长度(mm) | 转速(r/min) | 倾角(°) | 功率(kw) | 产量(t/h) | 重量(t) |
GTH1000 | 1000 | 8000-12000 | 7 | 2-3 | 5.5 | 1-2 | 8-10 |
GTH1200 | 1200 | 12000 | 6 | 2-3 | 7.5 | 2-3 | 10 |
GTH1500 | 1500 | 10000-12000 | 6 | 2-3 | 15 | 3-4 | 15-20 |
GTH1800 | 1800 | 12000-15000 | 5 | 2-3 | 18.5 | 5-6 | 15-22 |
GTH2200 | 2200 | 15000-18000 | 5 | 2-3 | 22 | 6-8 | 22-30 |
GTH2400 | 2400 | 18000-20000 | 5 | 2-3 | 30 | 8-10 | 22-30 |
GTH2800 | 2800 | 20000-25000 | 5 | 2-3 | 45 | 10-12 | 30-40 |
GTH3000 | 3000 | 25000-30000 | 5 | 2-3 | 55 | 10-12 | 40-50 |
